Mașină de spălat - Cum să înlocuiești încuietoarea ușii și cablajul electric

Soluție

Consultați întotdeauna informațiile de siguranță din manualul de utilizare al produsului înainte de orice operațiune de reparație sau întreținere.https://www.electrolux.com/support/user-manuals/

ATENȚIE! RISC DE ȘOC ELECTRIC

Înainte de orice operațiune de reparație sau întreținere, opriți aparatul și deconectați ștecherul de la priză.

ATENȚIE! RISC DE ACCIDENTARE

Aveți întotdeauna grijă când mutați aparatele. Pentru aparatele grele, cel mai sigur este să fie mutate de două persoane. Folosiți întotdeauna mănuși de protecție și încălțăminte de siguranță. Purtați permanent mănuși de protecție pentru a vă feri de tăieturi provocate de muchiile ascuțite.

ATENȚIE! RISC DE ACCIDENTARE A OCHILOR

Purtați ochelari de protecție dacă efectuați lucrări de întreținere sau reparații care implică arcuri.

ATENȚIE! PERICOL DE PRINDERE ÎNTRE PIESE

Purtați mănuși de protecție dacă efectuați lucrări de întreținere sau reparații care implică curele.

ATENȚIE!PERICOL DE SUFOCARE

Piese mici, nerecomandate copiilor sub 3 ani. Țineți toate piesele mici și ambalajele departe de îndemâna copiilor.

Numai adulții ar trebui să folosească sau să instaleze produsul.

Înainte de orice operațiune de întreținere, opriți alimentarea cu apă a aparatului. Goliți întotdeauna aparatul de toată apa. Orice operațiune de întreținere trebuie efectuată cu aparatul în poziție verticală. Apa reziduală poate deteriora componentele electronice dacă aparatul este așezat pe oricare dintre lateralele sale.

Asigurați-vă că folosiți produsul numai în scopul pentru care a fost conceput și verificați că este o piesă compatibilă cu produsul pentru care este destinată.

Nu utilizați și nu instalați produsul dacă este deteriorat.

Rețineți că reparațiile efectuate de dumneavoastră sau de persoane neautorizate pot avea consecințe asupra siguranței dacă nu sunt realizate corect și pot duce la pierderea garanției.

Deținerea know-how-ului necesar este esențială.

Cum să înlocuiești broasca ușii, cablajul electric

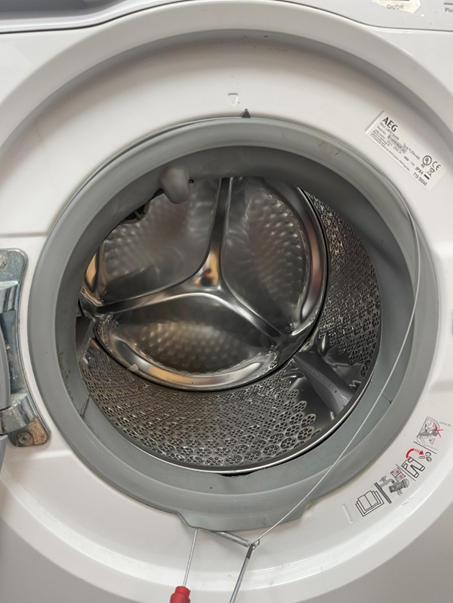

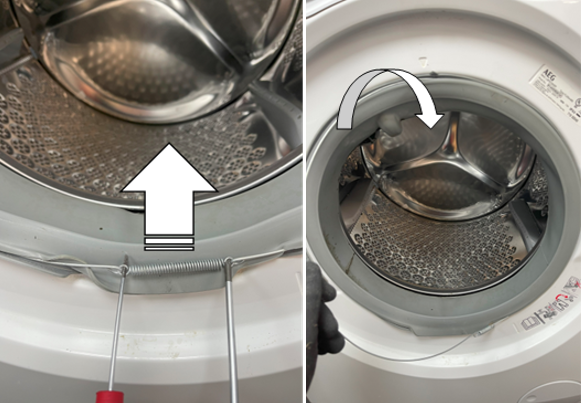

1. Folosiți două șurubelnițe mici pentru a întinde arcul și a elimina tensiunea de pe inelul de prindere

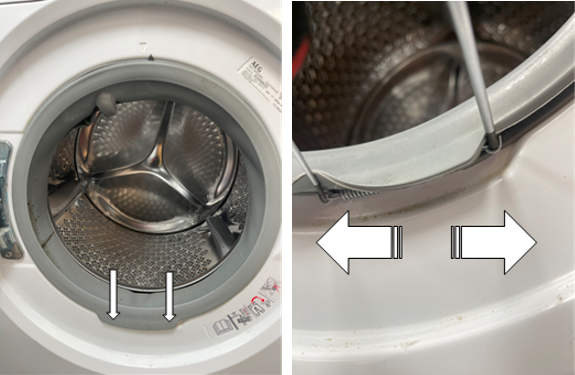

2. Ținând inelul de fixare destins, trageți-l în față și scoateți-l de pe garnitura ușii.

3. NOTĂ: Pentru reasamblare, repetați pașii în ordine inversă, folosind șurubelnițele pentru a elibera tensiunea arcului și pentru a-l monta din nou în jurul șanțului de pe garnitura ușii.

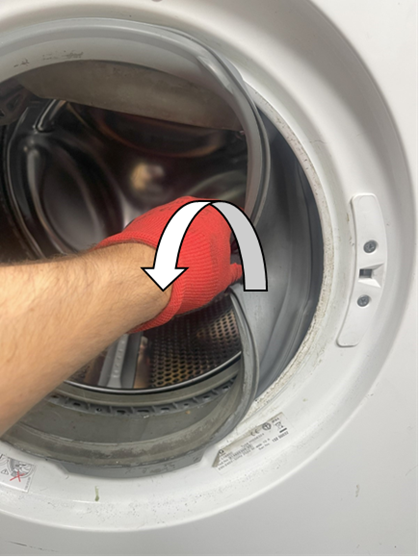

4. Trageți înapoi garnitura ușii de pe rama aparatului.

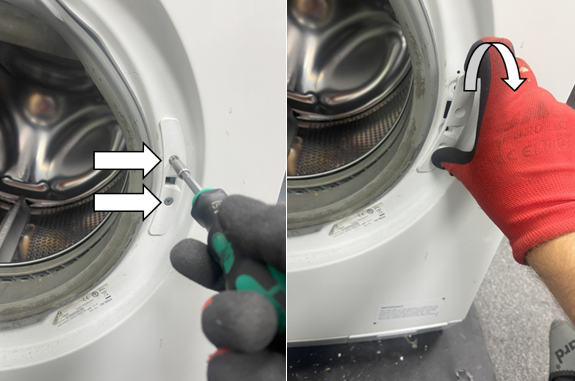

5. Deșurubați cele două șuruburi PH2 de la încuietoarea ușii și îndepărtați placa de acoperire.

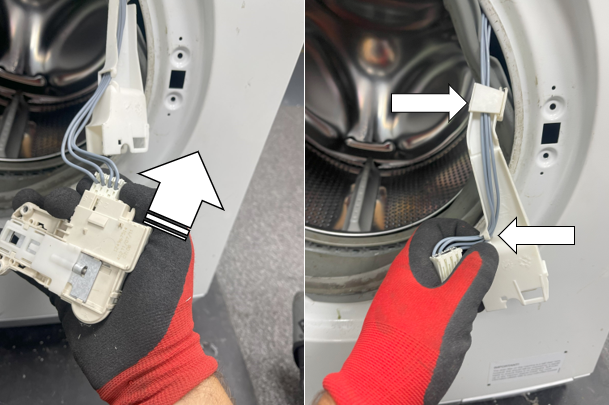

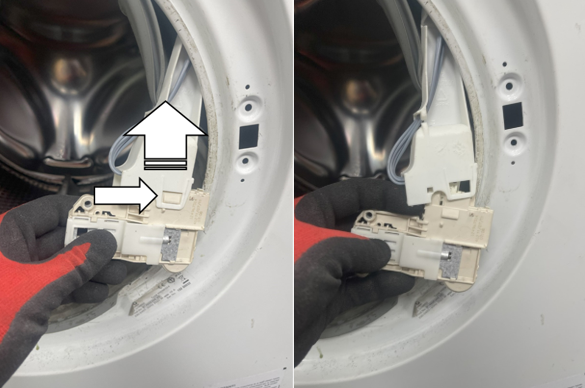

6. Scoateți încuietoarea ușii din capacul cablajului încuietorii ușii.

7. Deconectați conectorul electric de la încuietoarea ușii. Aveți grijă să nu deteriorați conectorul. Scoateți cablajul încuietorii ușii din capacul de protecție al cablajului.

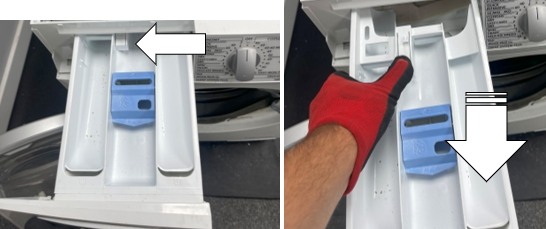

8. Deschideți sertarul pentru detergent și apăsați clapeta din spatele sertarului pentru a elibera sertarul pentru detergent.

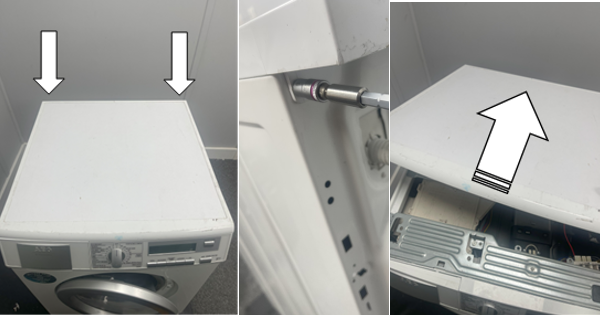

9. Deșurubați cele două șuruburi de 8 mm de pe spatele capacului mașinii de spălat și glisați capacul înapoi pentru a-l detașa.

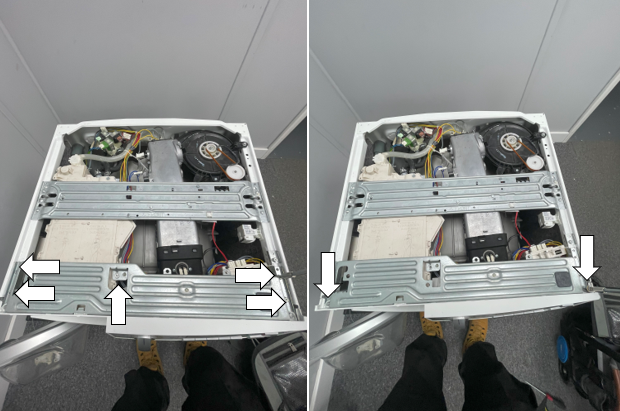

10. Deșurubați cele cinci șuruburi PH2 de pe bara transversală a panoului de control și cele două șuruburi de 7 mm din partea superioară a panoului de control.

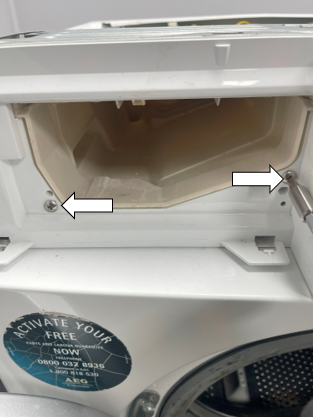

11. Deșurubați cele două șuruburi PH2 din carcasa sertarului pentru detergent.

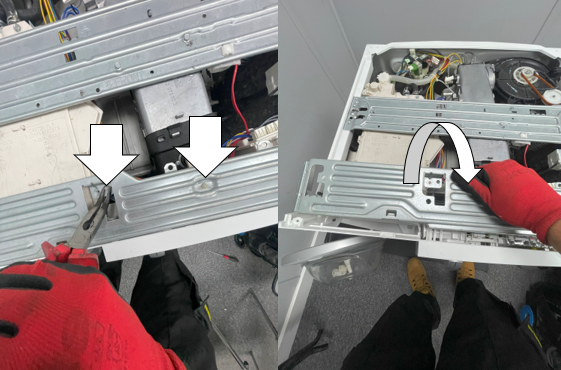

12. Eliberați cu atenție suportul pentru cablu. Trageți panoul de control spre dumneavoastră pentru a elibera panoul de control.

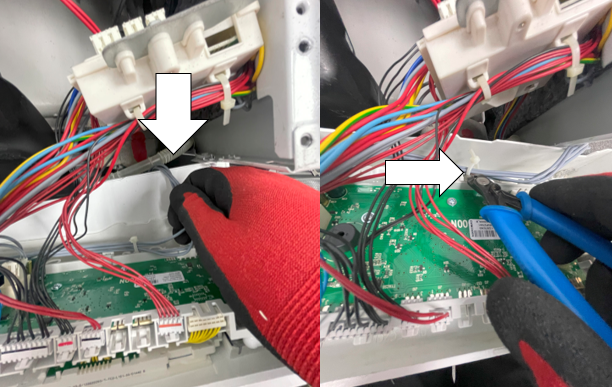

13. Trageți cu grijă cablajul în sus din zona încuietorii ușii și tăiați colierul de cablu care fixează fasciculul de fire de panoul de comandă. NOTĂ: Asigurați-vă că înlocuiți colierul de cablu la reinstalare.

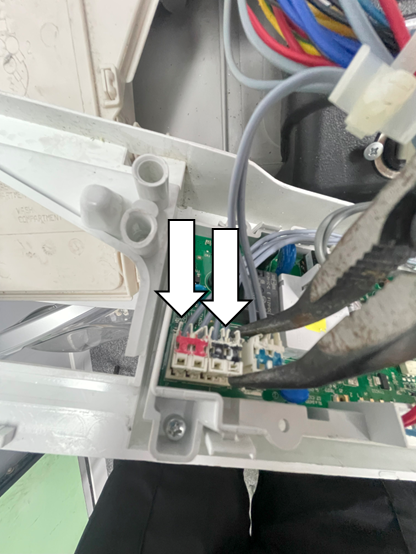

14. Deconectați cu atenție conectorii de cablaj din poziția încuietorii ușii de pe placa de circuit. (Notă: Faceți o fotografie poziționării/locației cablajului înainte de deconectare) Aveți grijă să nu deteriorați conectorii.

15. La asamblare, repetați pașii în ordine inversă.
